GSE Klima-Regler, Temperatur, Min-, Maxgeschwindigkeit U. Hysterese

GSE Temperatur, Minimal-, Maximalgeschwindigkeit u. Hysterese Klima-Regler

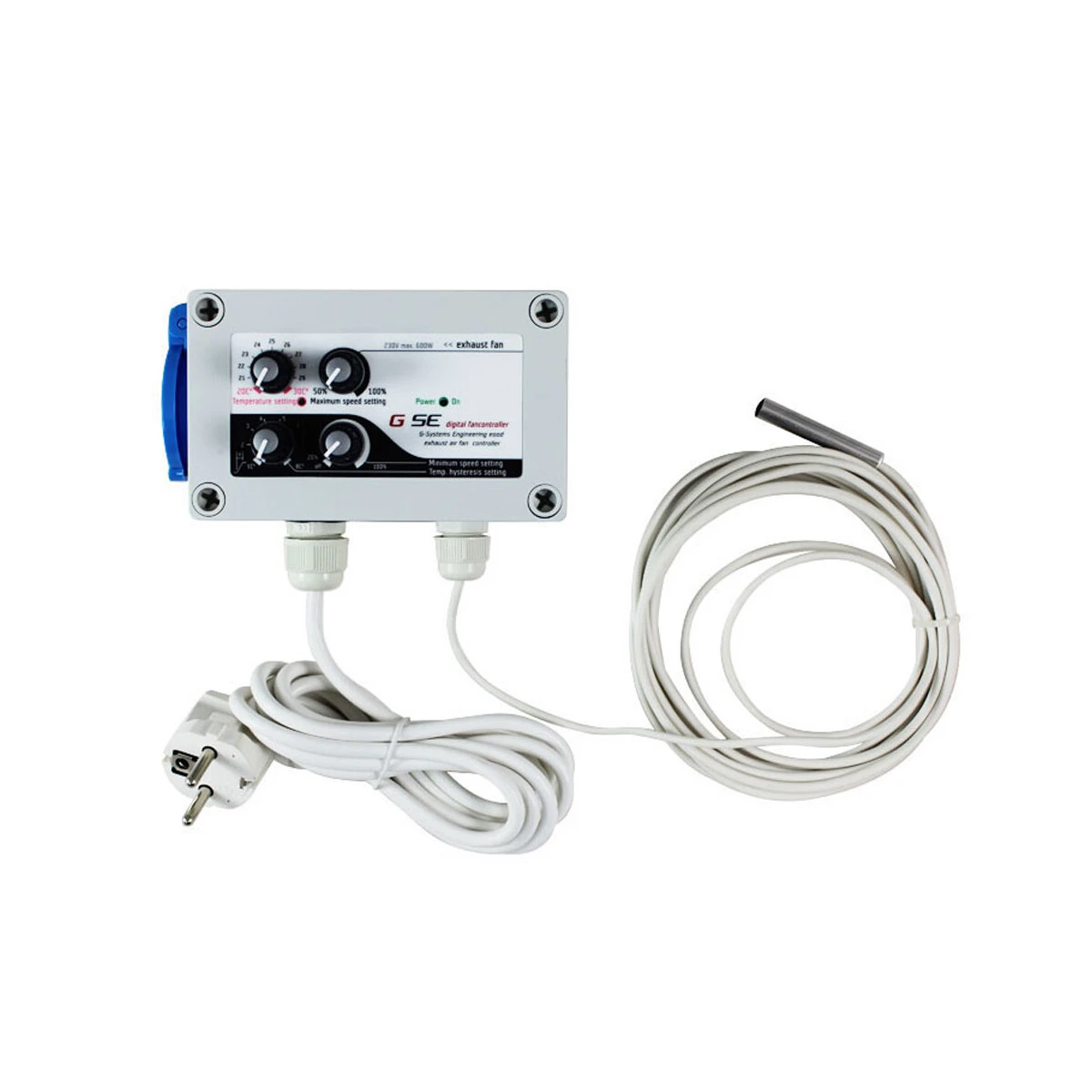

Der Klima-Regler mit Hysteresefunktion von GSE verfügt über vier Drehregler, mit denen sich die einzelnen Einstellungen genau vorwählen lassen. Der Lüfter läuft dann immer in einem fest definierten Leistungsbereich. Innerhalb diese Bereiches arbeitet er am eingestellten Minimum und erst wenn die  gewünschte Temperatur überschritten wird, steigert er die Leistung an die obere Grenze des vorgewählten Leistungsbereiches. Damit der Lüfter aber nicht ständig ein- und gleich wieder ausschaltet, wenn die Zieltemperatur überschritten wird, kann die verzögerte Reaktion der Hysterese auch separat eingestellt werden.

Die Bedingung ist recht simpel. Zunächst wird, an zwei der vier Drehregler, jeweils separat die Mindestgeschwindigkeit und die Maximalgeschwindigkeit des Lüfters eingestellt. Diese vorgewählten Werte werden dann im Betrieb nicht mehr unter- beziehungsweise überschritten und definieren eine Leistungsspanne, in welcher der Lüfter später arbeitet. Die zu haltenden Wunschtemperatur wird mit dem dritten Regler eingestellt und der vierte Regler dient zur Festlegung der Hysterese-Nachführung.

Mit dem GSE Klima-Regler mit Hysteresefunktion lassen sich ein einzelner oder gleich mehrere Ventilatoren eines Raumes parallel steuern. Der Controller besitzt einen Sensor mit einem vier Meter langem Kabel. Er ist für die Schutzklasse IP54 zertifiziert und eignet sich somit auch perfekt für feuchte Räume. Um den Controller vor Überhitzung zu schützen sind 2 interne Temperatursensoren verbaut. Ein Sensor ist am Prozessor verbaut und ein Sensor schützt das Gerät am Kühlkörper. Klappdeckel an der Steckdose und eine versiegelte, wasserdichte Abdeckung runden das Bild ab.

Der GSE Klima-Regler auf einen Blick:

• Abmessung kompletter Controller – 160 x 130 x 105 mm (LxBxT)
• Ausgelegt für – 10 Ampere / 2300 Watt / TRIAC 1x16A
• Betriebsspannung – 230 Volt / 50 Hertz
• digitaler Sensor – 5 Volt (Messbereich: -55°C bis 125°C)
• Messgenauigkeit Sensor – 0,5°C Abweichung im Bereich von -10°C bis 85°C
• Schutzklasse – IP54

Einstellbereiche:

• Temperatur – 20°C bis 30°C
• Minimalgeschwindigkeit – Aus, 20% bis 100%
• Maximalgeschwindigkeit – 50% bis 100%
• Hysteresefunktion – bis zu 8°C
